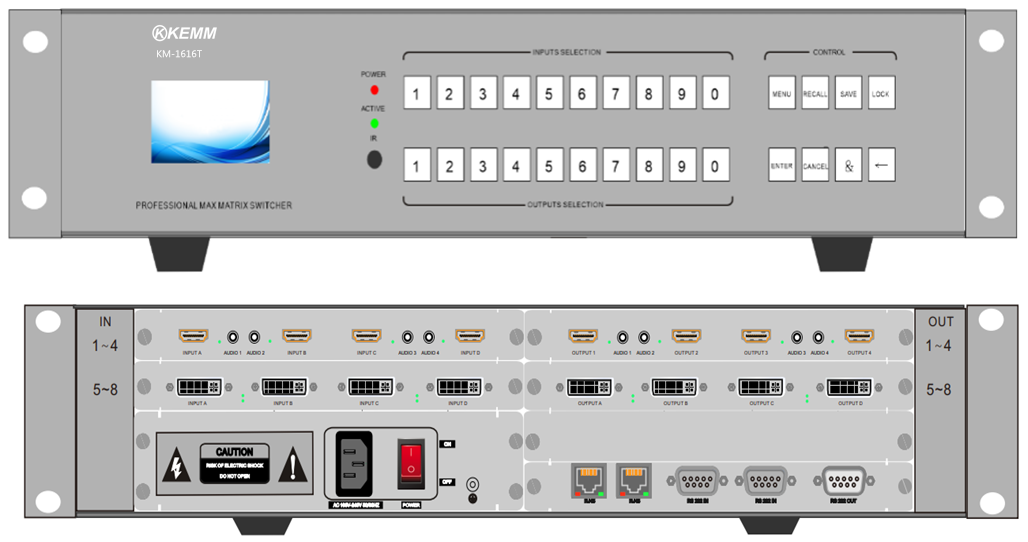

無縫混合插卡矩陣KM-1616T
混合矩陣適用于多種格式的視頻信號輸入、輸出交換，可根據您的實際需求，選擇最適合的視頻輸入、輸出卡，避免因使用過多的視頻轉換器從而節省系統成本，降低信號的事故率，降低了視頻信號由于過多轉換造成的衰減，實現圖像信號高保真輸出。
此系列混合矩陣切換器帶有斷電現場保護、多種格式信號交換功能，采用純硬件板卡式結構，安裝靈活方便，設備支持HDBT、HD-SDI、SD-SDI、3G-SDI、HDMI、DVI、VGA、YPbPr、CVBS、光纖信號
帶寬：3G-SDI:2.97 Gbps ，HDSDI:1.485Gbps，HDMI: 2.25Gbps,VGA：400MHz，DVI:1.65Gbps，YPbPr: 350MHz, CVBS:150MHz。HDMI、DVI、VGA、CVBS、YPbPr、SDI、HDBaseT、光纖等信號的輸入輸出。具備多種控制方式：RS232控制、網絡控制、按鍵、紅外IR等。該設備是專為高清數字音視頻切換工程而設計的廣播級工程機。為高清數字音視頻切換系統提供了一套獨特的解決方案。
3.1 無縫切換
此系列數字高清混合矩陣信號實現完全無縫切換，完全連續顯示，不黑屏、不藍屏、不閃屏、不停頓。
3.2 自定義輸出分辨率
此系列數字高清混合矩陣設備可為每個輸出通道配置相同或不同的分辨率。這樣在工程項目上，就可以適應不同型號、不同組別顯示器所支持不同分辨率的要求。相比市面上僅能設置一種分辨率的矩陣來說，本系列矩陣具有更高的應用靈活性，為針對分辨率要求多樣化的工程項目提供完美的解決方案。
3.3 隨路音頻
此系列高清數字混合矩陣設備支持音頻信號同視頻信號的同步切換，同時支持HDMI、SDI、HDBaseT和光纖等數字信號輸入的音頻加嵌輸入。
3.4 狀態顯示功能
支持工作狀態信號燈指示，自動檢測無信號輸入狀態提示，用戶可根據機器狀態指示燈，迅速掌握了解當前設備工作狀態。
3.5 控制方式多樣化
此系列混合矩陣支持TCP/IP網絡、RS232端口及紅外IR進行控制。將本系列混合矩陣接入現有網絡的交換機，用戶通過網絡工作站可對多臺矩陣實現獨立管理和協同管理，還可通過串口進行級聯控制。 本系列混合矩陣開放控制協議，支持第三方設備對其進行控制。例如在安防領域，支持通過安防專用鍵盤進行控制，完成信號切換上屏、重點信號放大等常規操作。
3.6 冗余電源設計
系統可以采用多電源冗余供電方式，共同承擔負荷，當系統某一個電源出現故障時，系統自動切換到備用電源供電，保證設備運行的不間斷性；同時系統具備自動監測功能，方便用戶查看設備的工作狀態；
3.7 模塊化設計，支持熱插拔
整個系統采用模塊化設計，單卡四路，包括輸入卡、輸出卡、切換卡、控制卡、風扇、電源等，并支持熱拔插。模塊化的設計為日常使用和維修帶來極大的方便，當系統出現故障時，無需拆開機箱就能實現在現場替換有故障的模塊，快速恢復系統正常運行。輸入模塊和輸出模塊的熱插拔特性使得系統可在不斷電的情況下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統的穩定、靈活、可靠。
3.8 輸入信號源標注
此系列高清混合矩陣同時支持對HDMI、DVI、CVBS、VGA、YPbPr、HDBaseT、光纖等輸入信號源進行OSD標注管理的功能，同時標注的位置和顏色均可自定義調整。例如在一些項目中，若出現相同接口的信號源且比較難區分的時候，可以通過設備的OSD標注功能對其進行特殊區分，在使用過程中，可以給客戶帶來極大的方便。
